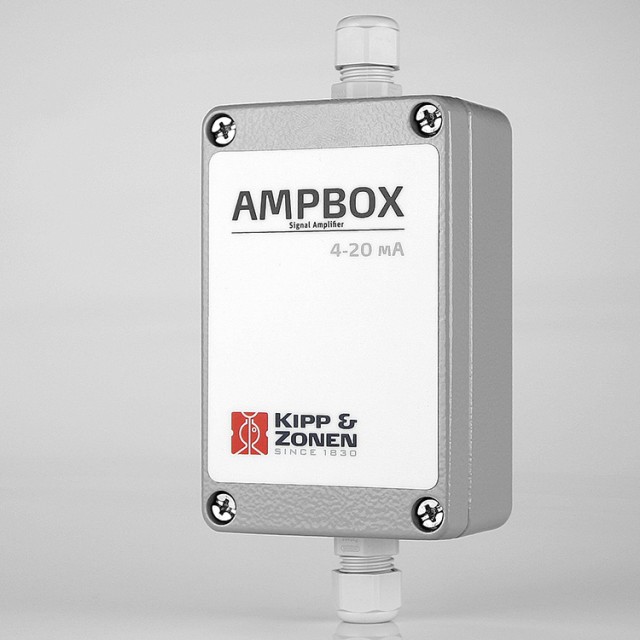

L’Amplificatore di Segnale AMPBOX è lo strumento per l’amplificazione del segnale di uscita, utilizzabile con l’intera gamma di Radiometri Solari analogici prodotta da Kipp & Zonen.
La maggior parte dei Radiometri analogici non necessita di alimentazione e la radiazione misurata viene utilizzata per creare un segnale di output in mV; per questo motivo è spesso necessario amplificare il segnale, specialmente in caso di cablaggi di lunghezza superiore ai 50 m fra lo strumento ed il sistema di raccolta dati.
Sia l’ingresso che l’uscita dell’amplificatore AMPBOX sono isolati galvanicamente per minimizzare il feedback e per proteggere il sistema di raccolta dati; nei casi in cui il sistema sia installato in ambienti ostili a EMC, l’amplificazione può prevenire fenomeni di interferenza. L’interfaccia 4..20 mA rende facile la connessione alla maggior parte dei sistemi di raccolta dati; è possibile inoltre creare un output da 2 a 10 Volt utilizzando un resistore da 500 Ω ed un’alimentazione adatta.
Di standard l’amplificazione del segnale è settata per convertire 2 mV in 1 mA; su richiesta l’amplificazione può essere aggiustata per meglio adattarsi alla specifica sensibilità del Radiometro, ad esempio in caso di un Piranometro 4..20 mA equivalgono ad un range compreso fra 0 e 1600 W/m².

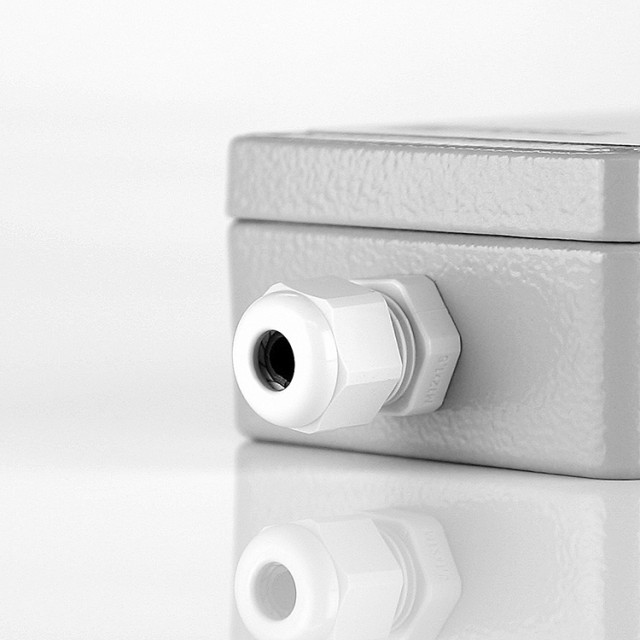

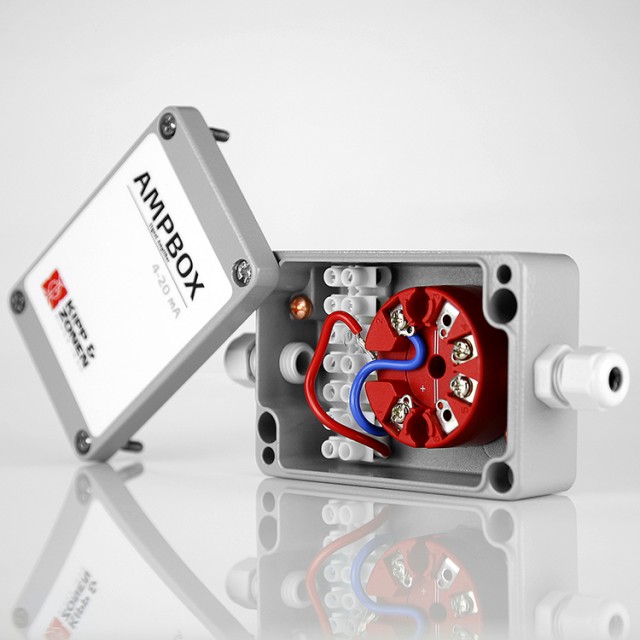

L’amplificatore AMPBOX è certificato IP66 ed è adatto, come tutti i Radiometri Kipp & Zonen, all’utilizzo esterno in qualsiasi condizione climatica; due passacavi e morsetti a vite larghi garantiscono una connettività semplice dei cavi di input e ouput. I sensori di temperature dei Radiometri possono essere collegati e passati attraverso l’amplificatore AMPBOX (senza amplificarne il segnale).
Specifiche Tecniche
| Input ranges | -12 to +150 mV |
| Output range | 4 to 20 mA |
| Gain | 2 mV/mA (adjustable) |
| Operational temperature range | -40 to +85 °C |
| Ingress protection | IP66 |
| Dimensions | 64 x 98 x 34 mm |
Per maggiori dettagli sul prodotto, download aggiuntivi, FAQ, accessori ed esempi di applicazioni visitare il sito del produttore alla pagina AMPBOX
