| Attenzione: a partire dal 08/08/2019 la Termopila da Laboratorio CA2 non è più in produzione e sarà disponibile solamente fino ad esaurimento scorte. |

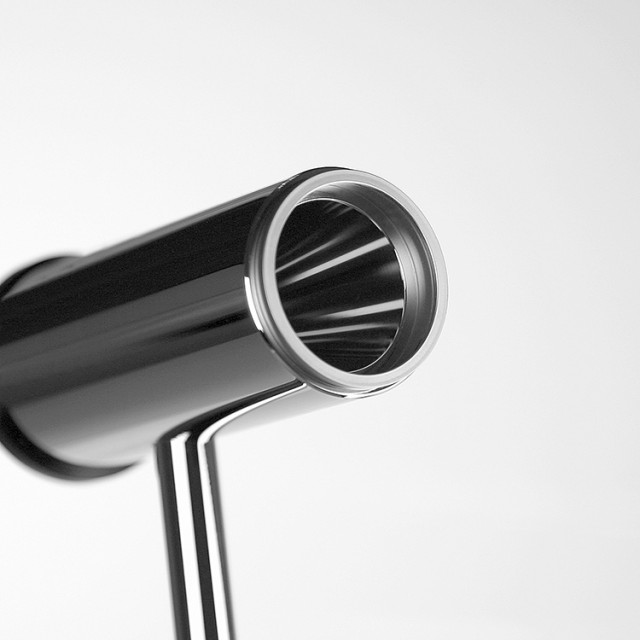

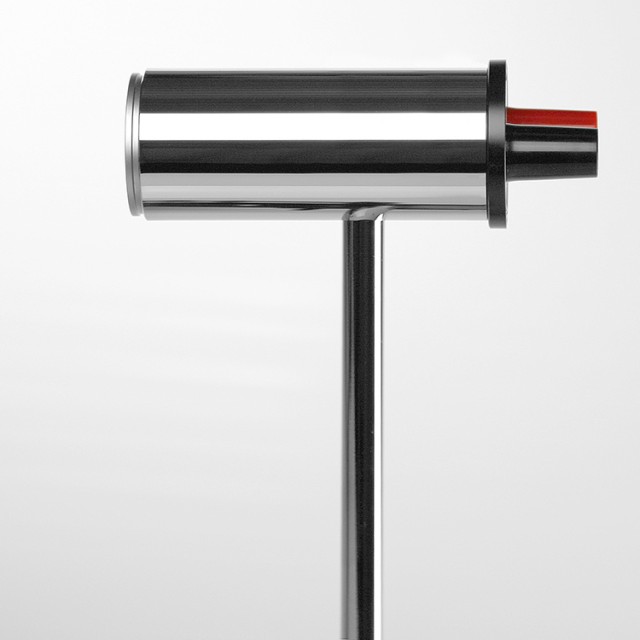

Con la Termopila CA2 è possibile misurare i flussi di radiazioni; è sensibile a radiazioni comprese nel range fra 0,2 e 50 µm ed ha un campo di vista di 20°, determinato dalla forma cilindrica del corpo in ottone, contenente un riflettore conico ed una finestra in vetro rimovibile.
La Termopila è una soluzione ottimale per il controllo (ad esempio in forni) o per dimostrazioni (ad esempio in scuole), e può essere usata per misure di riferimento.
Lo strumento CA2 contiene un rilevatore a termopila dotato di un rivestimento nero non selettivo; di conseguenza, il sensore risponde all’energia totale assorbita.
L’output della Termopila è un voltaggio direttamente proporzionale alla radiazione ricevuta.
Dal momento che le misure di irradianza sono facilmente alterate da fenomeni di convezione e perdite di calore nell’ambiente, è possibile utilizzare una finestra in vetro per proteggere l’elemento rilevatore; utilizzando tale finestra il range spettrale viene però ridotto a 0,3 – 3 µm.
Specifiche Tecniche
| Spectral range (without window) | 0.2 to 50 µm |
| Spectral range (with window) | 0.35 to 2.8 µm |
| Sensitivity (Parallel beam on front window) | 7 to 20 µV/W/m² |
| Impendance | 20 to 200 Ω |
| Expected output range (0 to 100 W/m²) | 0 to 30 mV |
| Maximum operational irradiance | 2000 W/m² |
| Response time (63%) | < 6 s |
| Response time (95%) | < 18 s |
| Non-linearity (100 to 1000 W/m²) | < 1.5 % |
| Field of view | 20° (for 90% of the received radiataion) |
| Mounting rod | 170 mm long x 10 mm Ø |
| Detector type | Thermopile |
| Operational temperature range | -40 °C to +80 °C |
| Storage temperature range | -40 °C to +80 °C |
| Humidity range | 0 to 100% non-condensing |
| Ingress Protection (IP) rating | For use in clean indoor conditions only |
Per maggiori dettagli sul prodotto, download aggiuntivi, FAQ, accessori ed esempi di applicazioni visitare il sito del produttore alla pagina CA2
