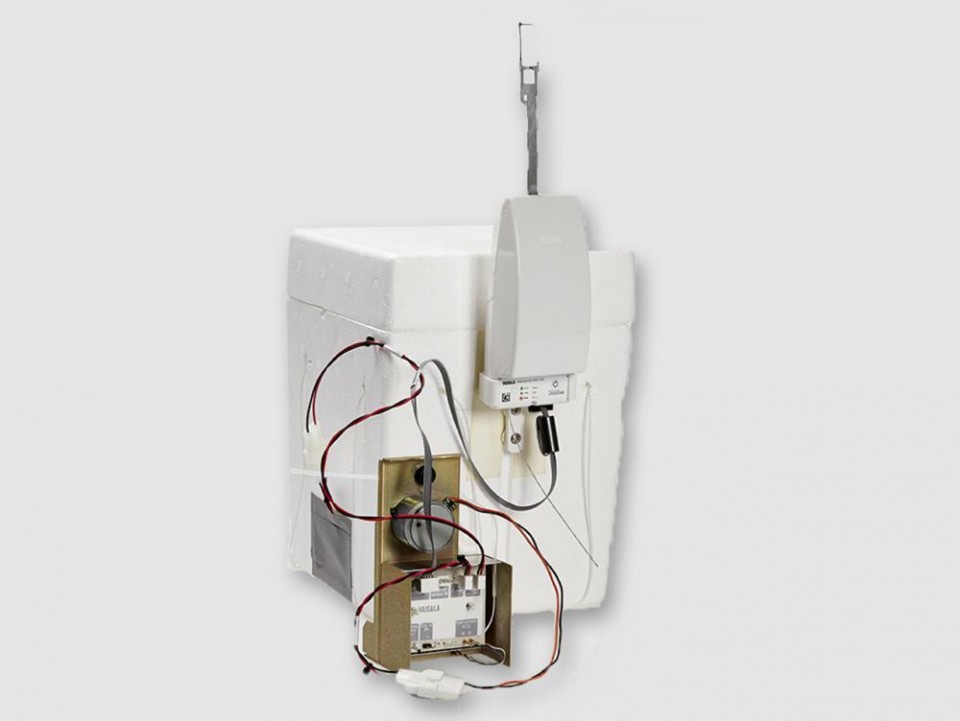

Il kit per sondaggio dell’ozono consiste in un sensore di ozono di tipo EEC collegato ad una Radiosonda RS41-SG o R41-SGP tramite interfaccia OIF411 per permettere la misura di pressione, temperatura, umidità, altitudine geopotenziale e distribuzione verticale dell’ozono atmosferico fino a 3 hPa; i venti vengono misurati utilizzando i segnali di navigazione GPS.
Oltre al sensore di ozono, il kit include un sostegno per la radiosonda, cavi per collegare gli strumenti, contenitore per lo svolgitore della radiosonda ed uno stabilizzatore da usare con alcuni modelli di paracadute.
L’interfaccia per ozono Vaisala OIF411 è dotata di cinque canali di misura ed è alimentata dalla batteria della radiosonda; due canali sono dedicati alle misure di corrente del sensore e alla misura di temperatura della pompa di ozono, fornendo i dati utili al calcolo della pressione parziale di ozono. L’interfaccia fornisce inoltre due strumenti di diagnostica per la pompa di ozono: la performance della batteria può essere monitorata tramite la misura del voltaggio della pompa e la performance della stessa tramite la corrente del suo motore. Queste misure si rivelano utili nella verifica sul corretto funzionamento del sensore di ozono e nella validazione della misura. Vi è poi un canale aggiuntivo per la misura del voltaggio esterno che può essere utilizzato liberamente per voltaggi compresi fra 0 e 12 V.
In caso di temperature ambientali molto basse, può succede che il liquido nelle celle ECC si congeli durante la fase di volo, terminando il sondaggio dell’ozono prima che la radiosonda raggiunta gli importanti strati di ozono della stratosfera; per evitare che ciò accada, l’interfaccia OIF411 è in grado di controllare il riscaldamento della scatola del sensore di ozono in base alla temperature misurate alla base della pompa. Il riscaldamento è alimentato da una batteria addizionale con un range di voltaggio compreso fra 9 e 19 V. La batteria consigliata è di tipo quadrato da 9 V che può essere facilmente installata nel frame di supporto del sensore di ozono all’interno della scatola stessa.
L’interfaccia OIF411 è dotata inoltre di interfaccia seriale per sensori aggiuntivi, che possono essere collegati in serie sfruttando il transferimento dati operato dalla radisonda stessa.
Il radiosondaggio dell’ozono viene svolto utilizzando il Sistema di Radiosondaggio DigiCORA® MW41. Il sistema calcola il profilo di pressione parziale dell’ozono e l’ozono totale utilizzando i dati grezzi (di ozono e altre misure) ricavati dalla radiosonda; in aggiunta, il sistema offre molte opzioni utili alle preparazioni al radiosondaggio, alla processazioen dei dati ed all’invio dati. I dati sull’ozono vengono automaticamente archiviati per permettere la processazione post-ascesa degli stessi.
Specifiche Tecniche
| For use with ozone sensors | Science Pump Corporation ECC-6A / Measurement Technologies Model Z |
| Synchronization | All channes are measured in synchronization with the meteorological measurements |
| Compatibility | Vaisala Radiosonde RS4-SG, RS41-SGP |
| Ozone current measurement range | 0…14 µA |
| Combined uncertainty | 0.2% of the reading, minimum 3 nA |
| Resolution | 0.1 nA |
| A/D conversion resolution | 16 bit |
| Ozone temperature measurement range | -5…+60 °C |
| Temperature measurement uncertainty | 0.2 °C |
| Temperature measurement resolution | 0.01 °C |
| Pump current measurement range | 0…300 mA |
| Pump current measurement uncertaintt | 2.5% of the reading, minimum 3 mA |
| External voltage measurement range | 0…12 V |
| Resolution | 0.1 V |
| Input resistance | 111 kΩ |
| Heating of the ozone box | Controller by software |
| Heating battery voltage range | 9…19 V |
| Heating start temperature (at the pump) | +5 °C |
| Heating stop temperature (at the pump) | +7 °C |
| Operating temperature range in ozone sounding | +60…-90 °C |
| Dimensions (L x W) | Max. 100 x 70 cm |
| Cable length | 380 mm |
| Weight with cable | Max. 50 g |
| Power consumption | <50 mA (from radiosonde battery) |
| Protocol support | Xdata to connect several sensors in the same chain, data transferred via OIF411 to RS41 |
| Transfer rate | Max. 200 byte/s |
Per maggiori dettagli sul prodotto, download aggiuntivi, FAQ, accessori ed esempi di applicazioni visitare il sito del produttore alla pagina Kit Ozono per Radiosonda
