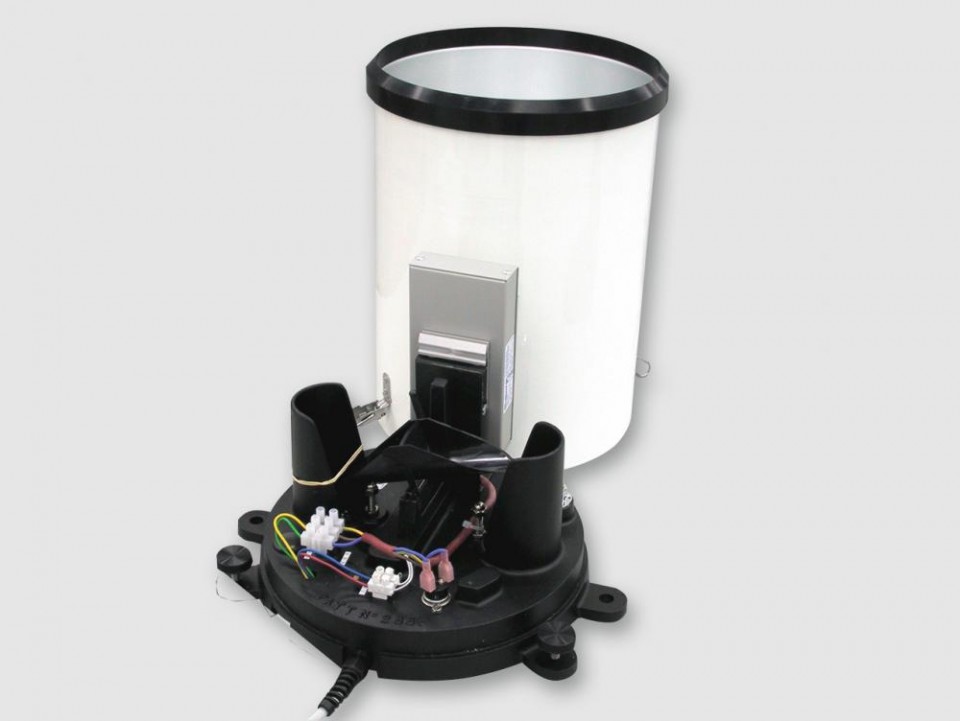

Il Pluviometro RG13 (e la sua versione con elemento riscaldante RG13H) utilizzano un meccanisco basculante ad impulsi per generare la chiusura del contatto ogni qual volta raccolga un predeterminato ammontare di precipitazioni (0.1 mm / 0.2 mm / 0.5 mm); il corpo e l’imbuto dello strumento sono costruiti in alluminio; l’anello posto alla sommità dello strumento fornisce un’apertura di esattamente 400 cm².
Il meccanismo a basculante è posto all’interno del corpo strumento su una base in alluminio fuso, con slot di fissaggio, 3 viti di livellamento ed una livella a bolla; il meccanismo consiste in un secchio diviso e imperniato al centro. La pioggia viene raccolta nella metà superiore; quando la stessa raggiunge il livello di riempimento, il meccanismo rovescia il secchio scaricando l’acqua accumulata, così che l’altra metà del secchio possa iniziare a riempirsi.
Un elemento a sifone è posizionato alla base dell’imbuto per controllare la velocità di riempimento dei secchi; garantendo un flusso costante, la calibrazione viene resa più semplice e la precisione dello strumento migliorata.
Nella versione riscaldanta (RG13H), l’elemento riscaldante si accende in maniera autonoma quando la temperatura scende al di sotto dei +4°C.
Specifiche Tecniche
| Precipitation | Liquid |
| Accuracy | 2 % at 1 l/h |
| Diameter of aperture | 225 mm |
| Area of aperture | 400 cm² |
| Area of aperture with expander unit | 1000 cm² |
| Rainfall capacity | Unlimited |
| Resolution (standard) | 0.2 mm |
| Resolution (optional tipping mechanism 1) | 0.1 mm |
| Resolution (optional tipping mechanism 2) | 0.5 mm |
| Closure time | < 199 ms (for 0.2 mm of rain) |
| Output circuit | Contact closure |
| Output connection | Screw terminal |
| Heating power (RG13H) | 33 W / 48 VDC |
| Heating power (RG13J) | 33 W / 24 VDC |
| Operating temperature range (RG13) | +1…+85 °C |
| Operating temperature range (RG13H) | -20…+85 °C |
Per maggiori dettagli sul prodotto, download aggiuntivi, FAQ, accessori ed esempi di applicazioni visitare il sito del produttore alla pagina RG13/RG13H
